Node-Red dashboard en Domoticz



Installatie node-red:

  • Installatie van node-red staat hier beschreven: https://nodered.org/docs/getting-started/raspberrypi

  • in het kort:
    bash <(curl -sL https://raw.githubusercontent.com/node-red/linux-installers/master/deb/update-nodejs-and-nodered)
    Volg de setup-instructies om bijvoorbeeld een gebruiker en wachtwoord aan te maken, etc...

  • autostart node-red:
    sudo systemctl enable nodered.service
  • start de eerste keer manueel:
    node-red-start
  • benader node-red via http://ipadres:1880


Dashboard ui:

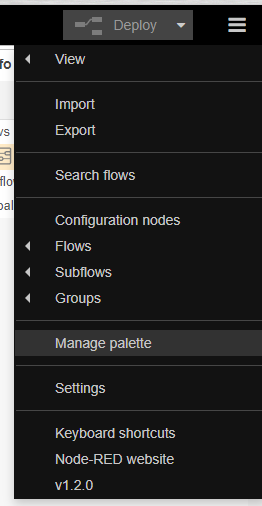

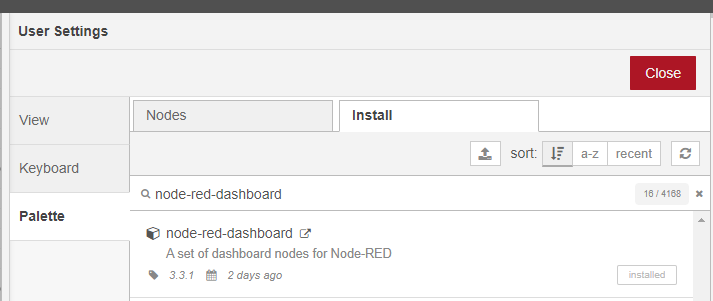

  • Download de node-red-dashboard binnen node-red via: Manage palette



  • Zoek naar node-red-dashboard en installeer deze





Gasverbruik van vandaag tonen in dashboard:

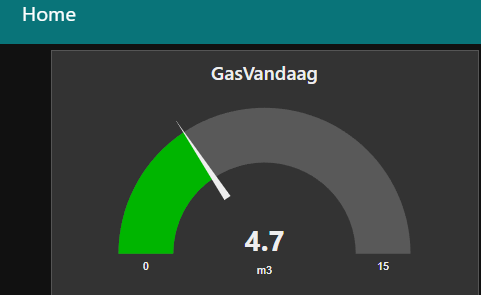

  • Toont gasverbruik van vandaag in het dashboard
    Volg de stappen verderop om dit resultaat te krijgen.

  • Deze flow ververst het dashboard elke 5 minuten



  • Resultaat is http://ipadresnodered:1880/ui/

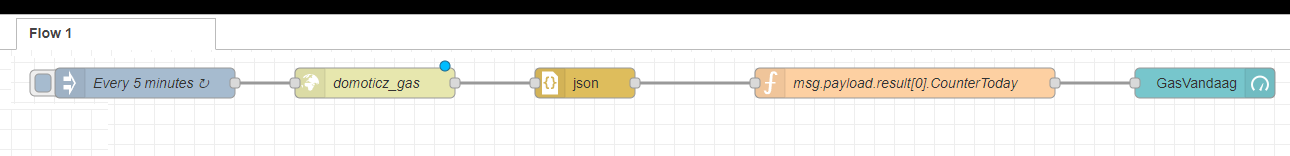

Stap voor stap binnen de flow:

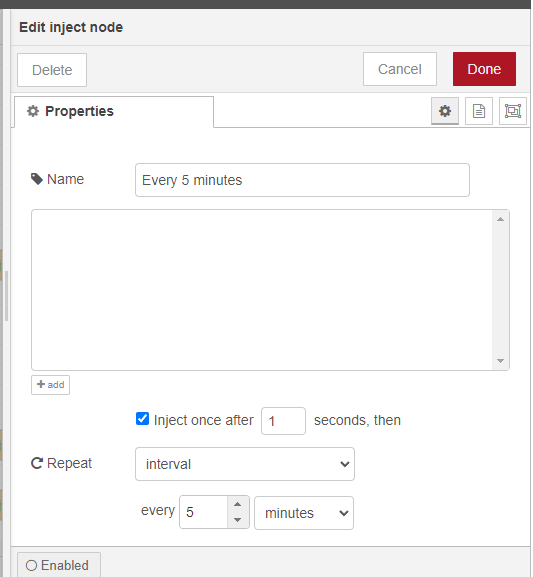

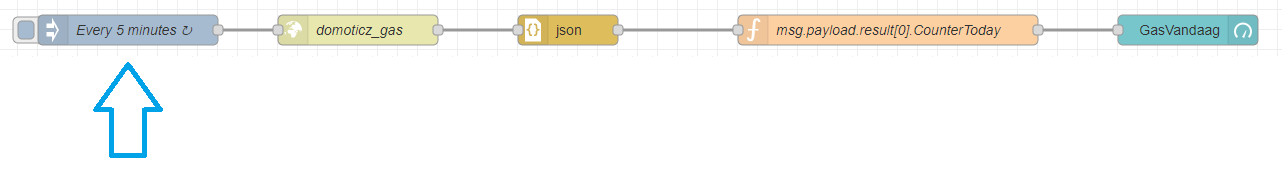

  • node: Inject

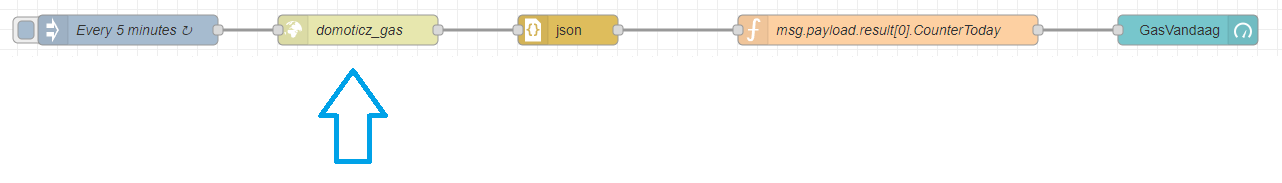

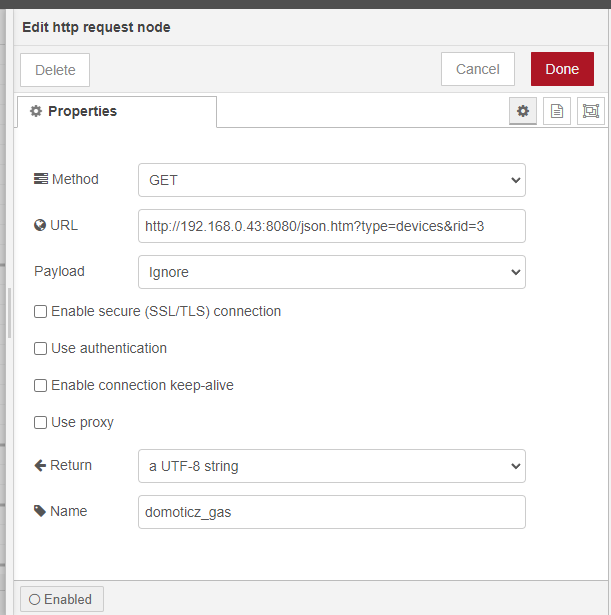

  • node: http request

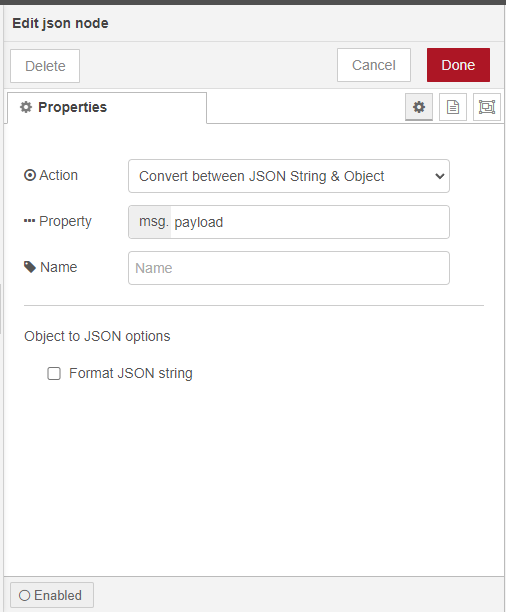

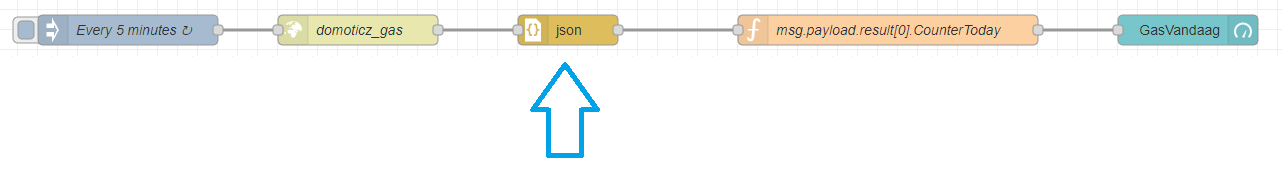

  • node: json

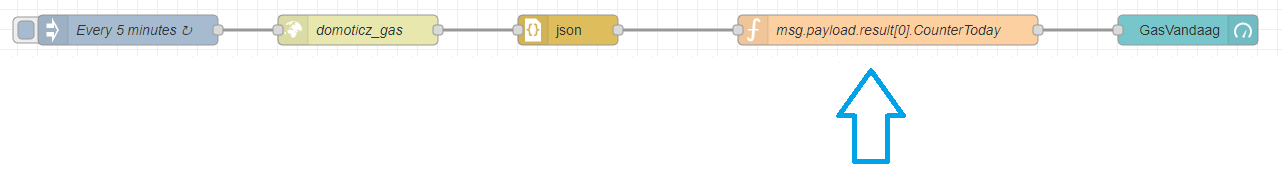

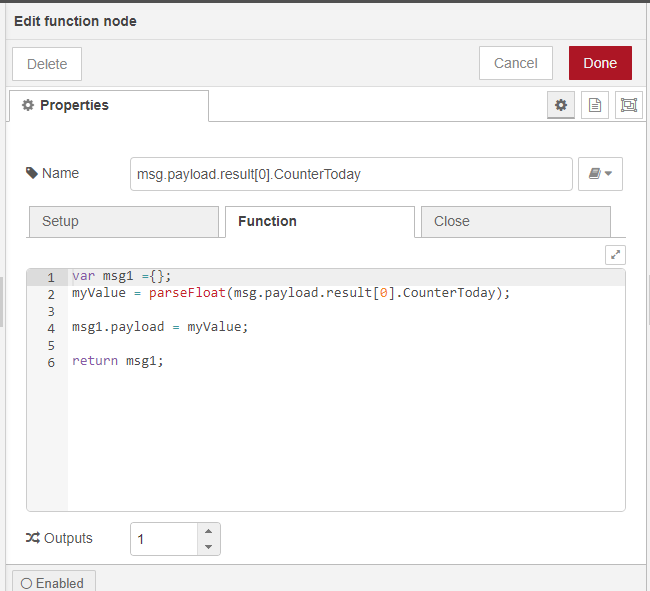

  • node: function




    functie is:
    var msg1 ={};
myValue = parseFloat(msg.payload.result[0].CounterToday);

msg1.payload = myValue;

return msg1;

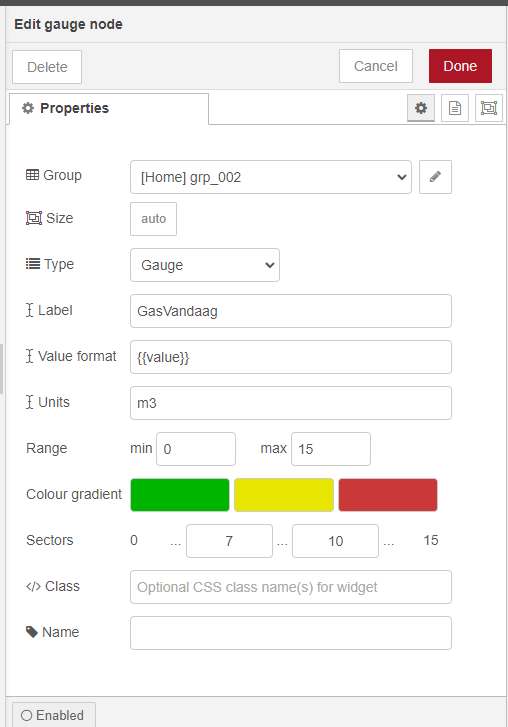

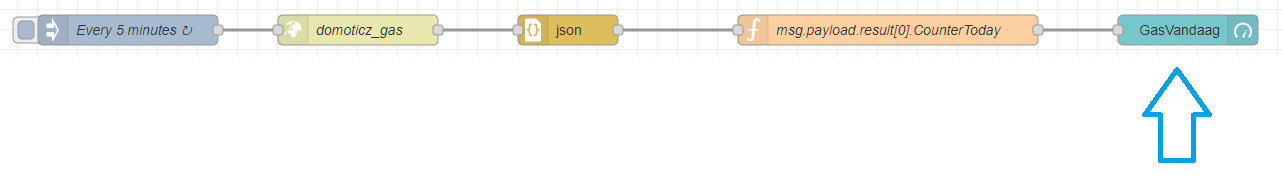

  • node: gauge




  • deploy

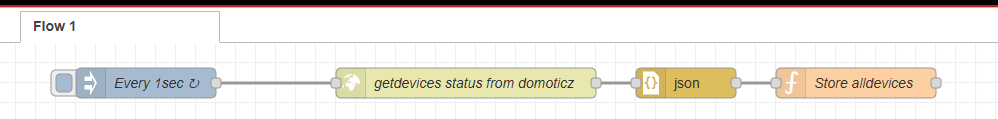

Global Set Devices

  • Alle devices van Domoticz ophalen en opslaan in globale variabel

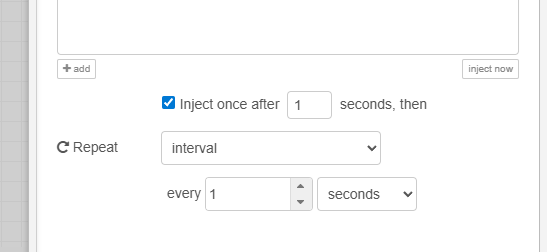

  • node: inject; Inject elke seconde

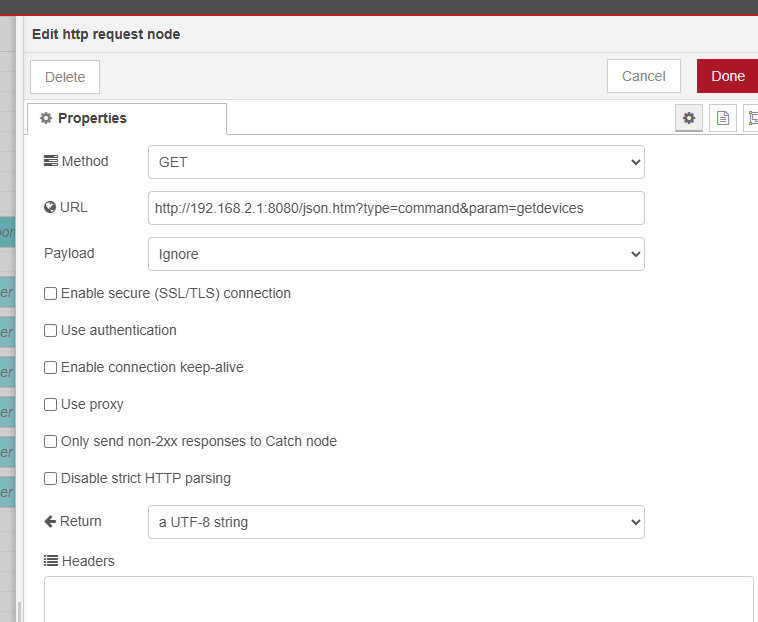

  • node: httprequest; Haal alle apparaten op uit domoticz en sla op

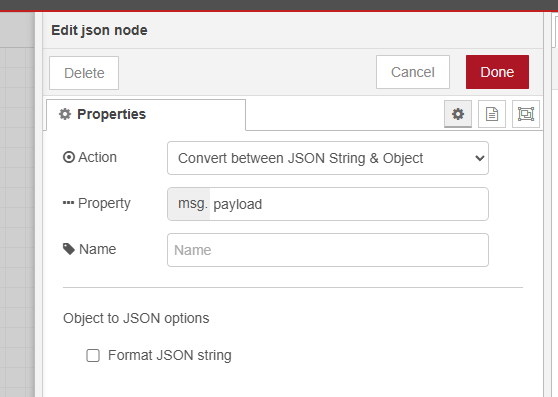

  • node: json

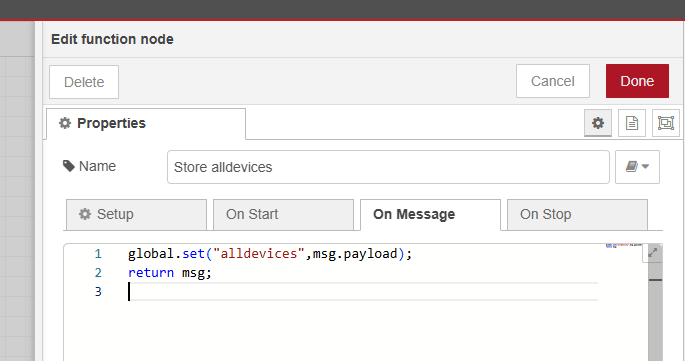

  • node: function; bewaar de output

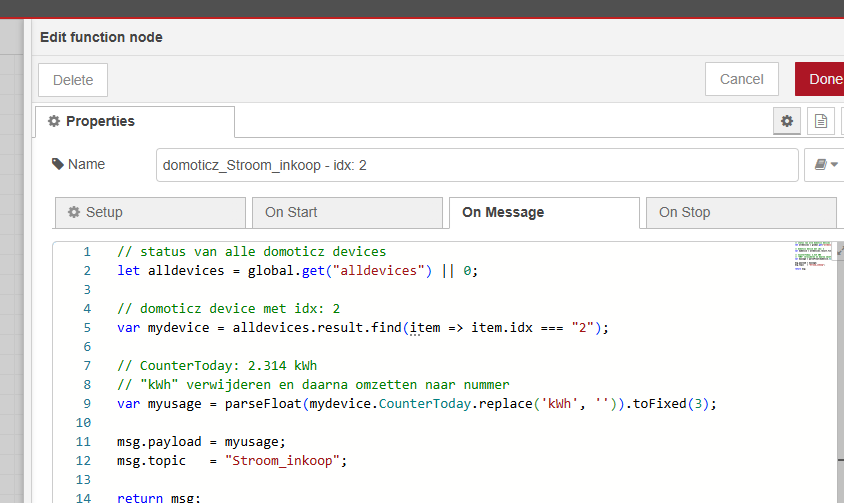

Global Get Device - CounterToday

  • node Function: Get Device - CounterToday



    functie is:
    // status van alle domoticz devices
let alldevices = global.get("alldevices") || 0;

// domoticz device met idx: 2
var mydevice = alldevices.result.find(item => item.idx === "2");

// CounterToday: 2.314 kWh
// "kWh" verwijderen en daarna omzetten naar nummer
var myusage = parseFloat(mydevice.CounterToday.replace('kWh', '')).toFixed(3);

msg.payload = myusage;
msg.topic   = "Stroom_inkoop";

return msg;

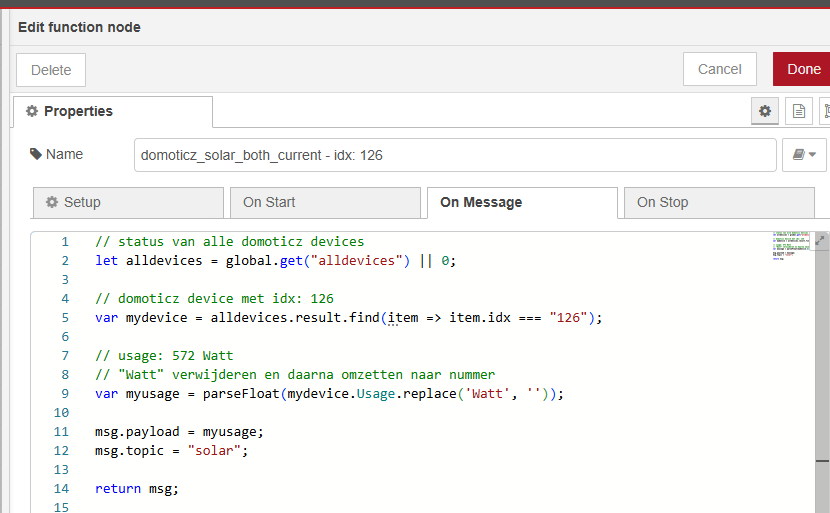

Global Get Device - Usage

  • node Function: Get Device - Usage



    functie is:
    // status van alle domoticz devices
let alldevices = global.get("alldevices") || 0;

// domoticz device met idx: 126
var mydevice = alldevices.result.find(item => item.idx === "126");

// usage: 572 Watt
// "Watt" verwijderen en daarna omzetten naar nummer
var myusage = parseFloat(mydevice.Usage.replace('Watt', ''));

msg.payload = myusage;
msg.topic = "solar";

return msg;

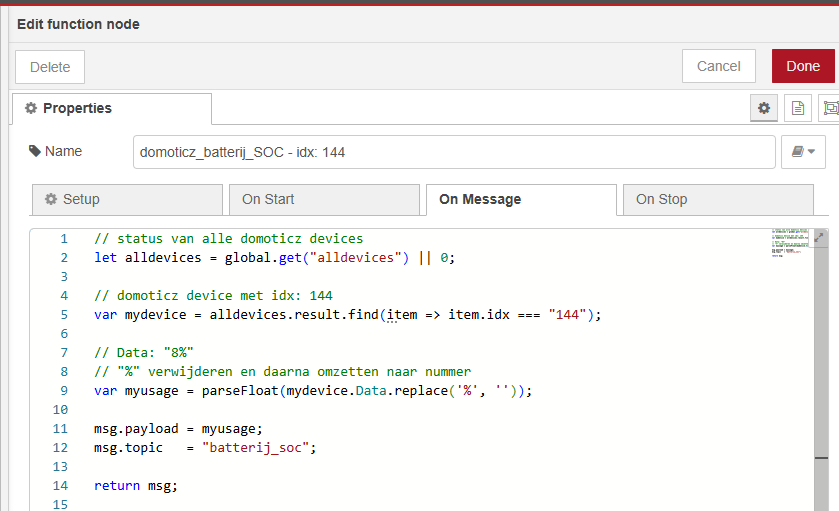

Global Get Device - Data

  • node Function: Get Device - Data



    functie is:
    // status van alle domoticz devices
let alldevices = global.get("alldevices") || 0;

// domoticz device met idx: 144
var mydevice = alldevices.result.find(item => item.idx === "144");

// Data: "8%"
// "%" verwijderen en daarna omzetten naar nummer
var myusage = parseFloat(mydevice.Data.replace('%', ''));

msg.payload = myusage;
msg.topic   = "batterij_soc";

return msg;
