Homewizard Plug-in Battery
+ Node-Red + Domoticz



Domoticz

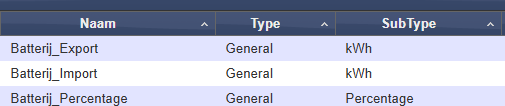

  • Maak 3 dummy devices aan in Domoticz



Homewizard Plug-in Battery

  • Hier een paar stappen om verbinding te maken met de batterij
    Homewizard documentatie is hier te vinden.

  • Maak een gebruiker aan om een Bearer token te krijgen.
    Druk op het knopje van de batterij en binnen 30 seconden voer dit onderstaande curl commando uit.

    curl https://ipadresvanbatterij/api/user --insecure -X POST -H "Content-Type: application/json" -H "X-Api-Version: 2" -d "{\"name\": \"local/mannema\"}"

  • output van de curl:
    {
"name":"local/mannema",
"token":"3F153NOGWATFICTIEF326F18E190"
}

  • Maak verbinding om de data uit te lezen met deze test:
     curl https://ipadresvanbatterij/api/measurement --insecure -H "Authorization: Bearer 3F153NOGWATFICTIEF326F18E190"  -H "X-Api-Version: 2"

    Output:
    {
  "energy_import_kwh":3.352,
  "energy_export_kwh":2.345,
  "power_w":-465.665,
  "voltage_v":233.594,
  "current_a":2.03,
  "frequency_hz":49.994,
  "state_of_charge_pct":20,
  "cycles":0
}


Node-Red

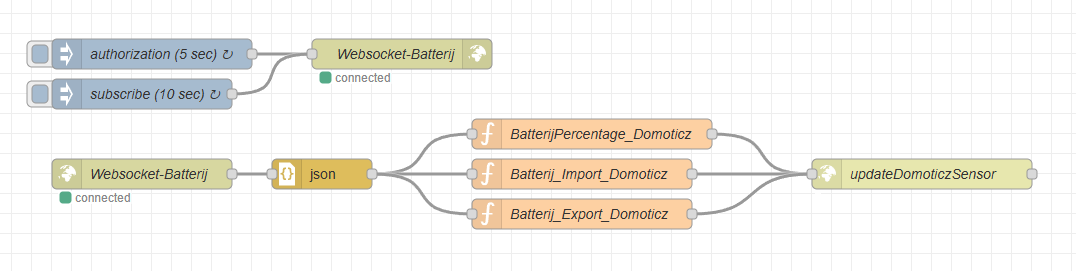

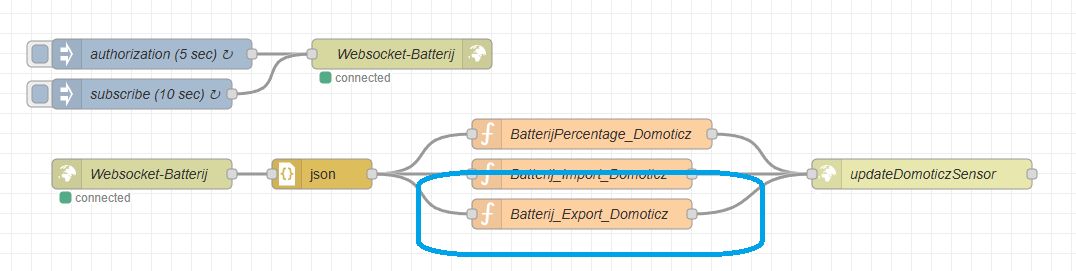

Stap voor stap binnen de flow:

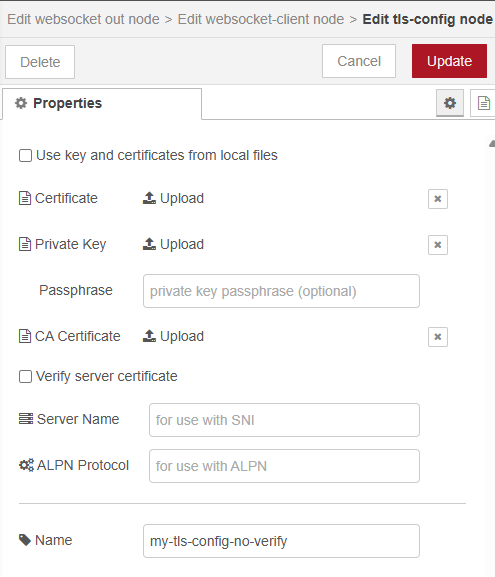

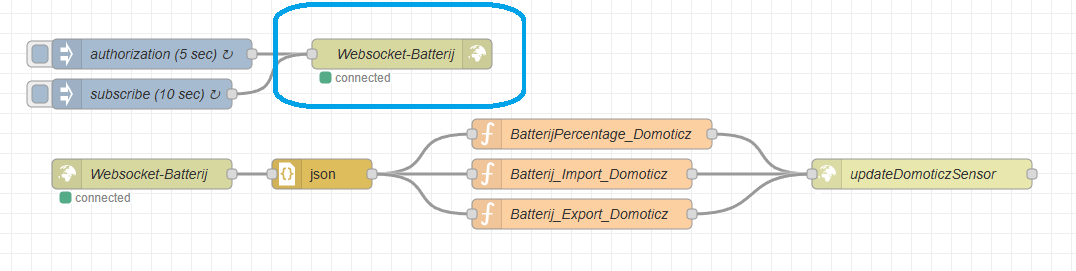

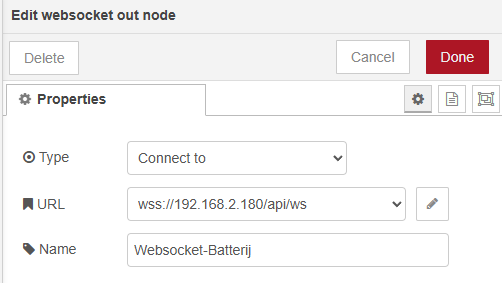

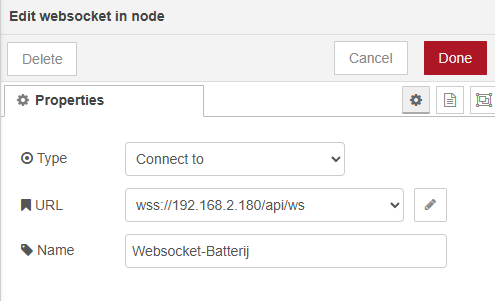

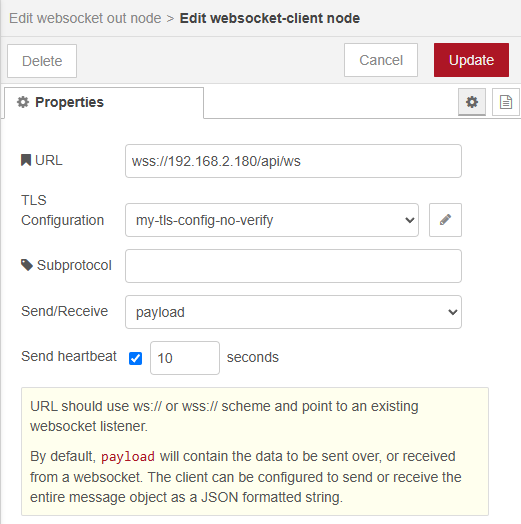

  • Websocket out

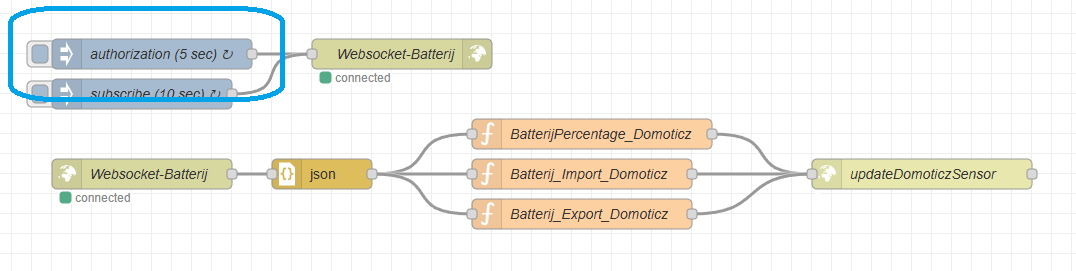

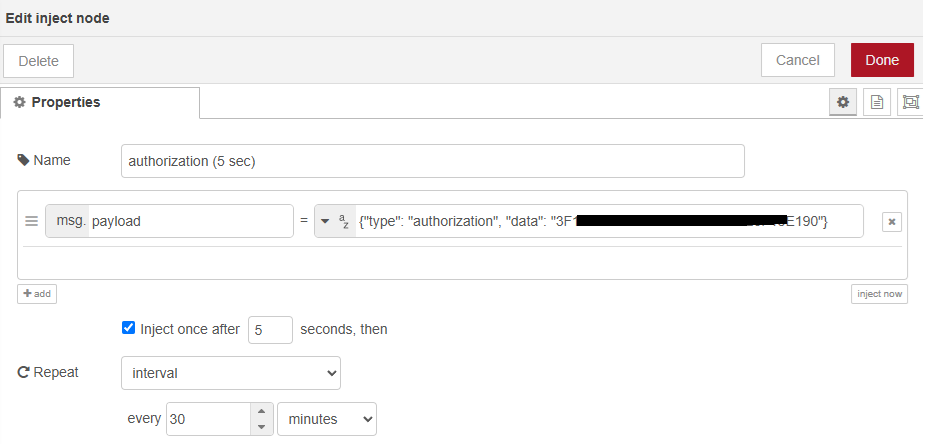

  • authorization (5 sec)

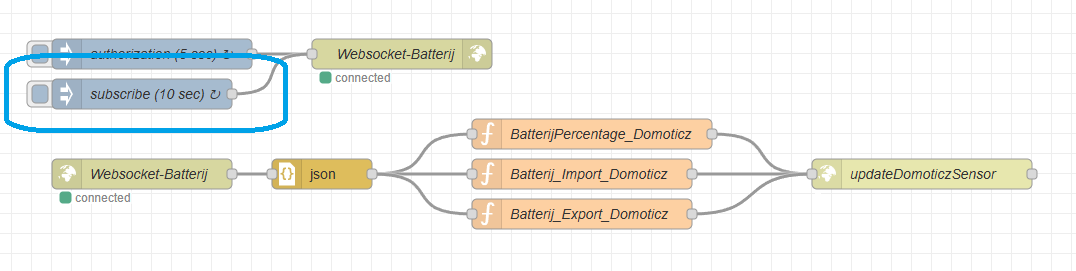

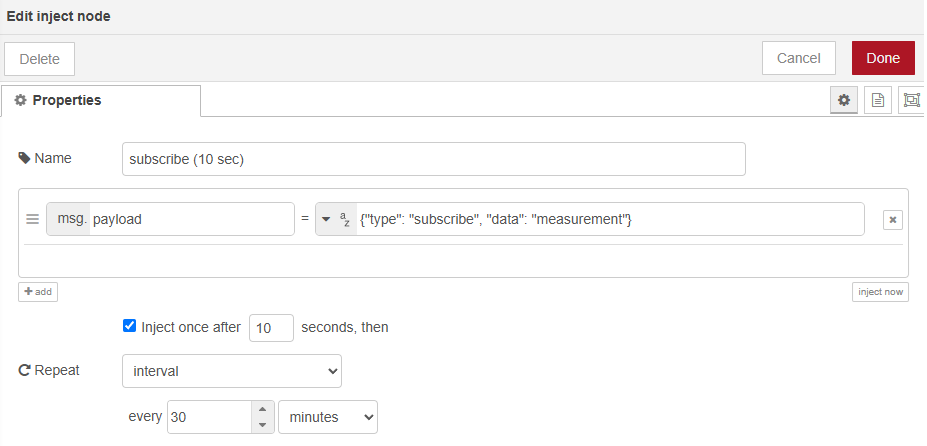

  • subscribe (10 sec)

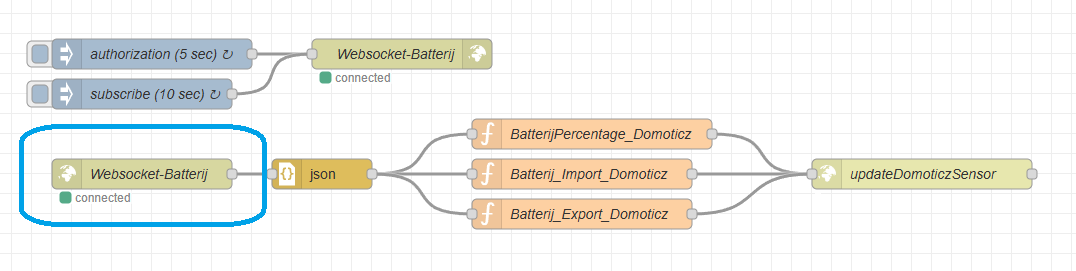

  • Websocket out

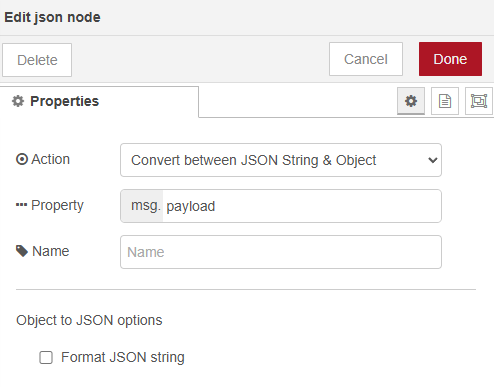

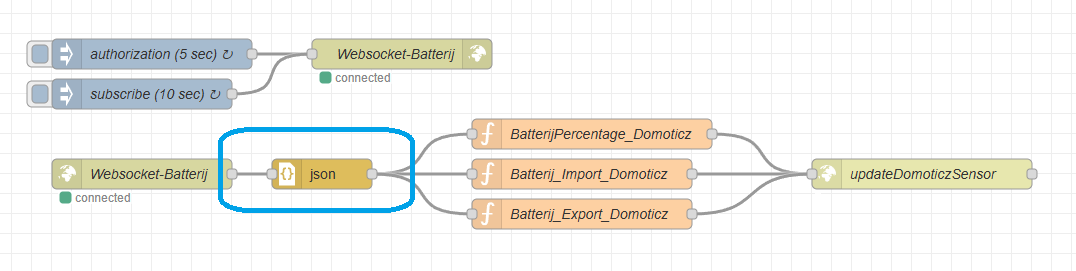

  • json

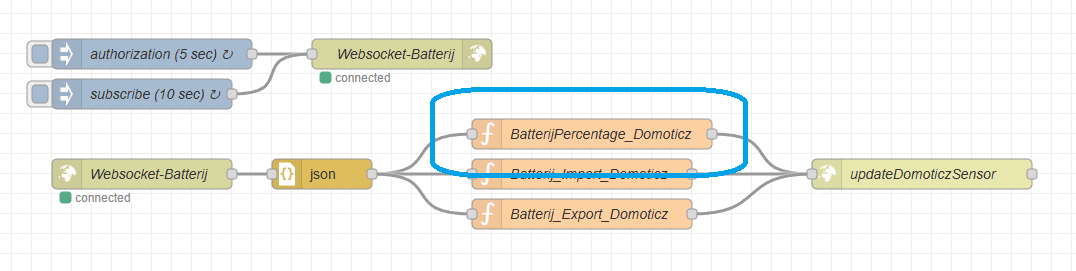

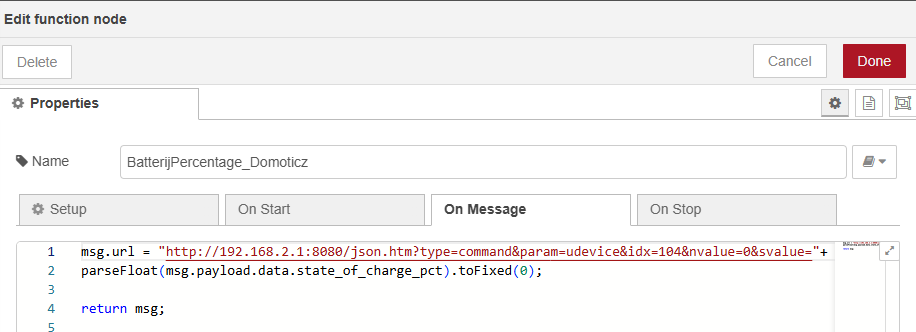

  • BatterijPercentage_Domoticz

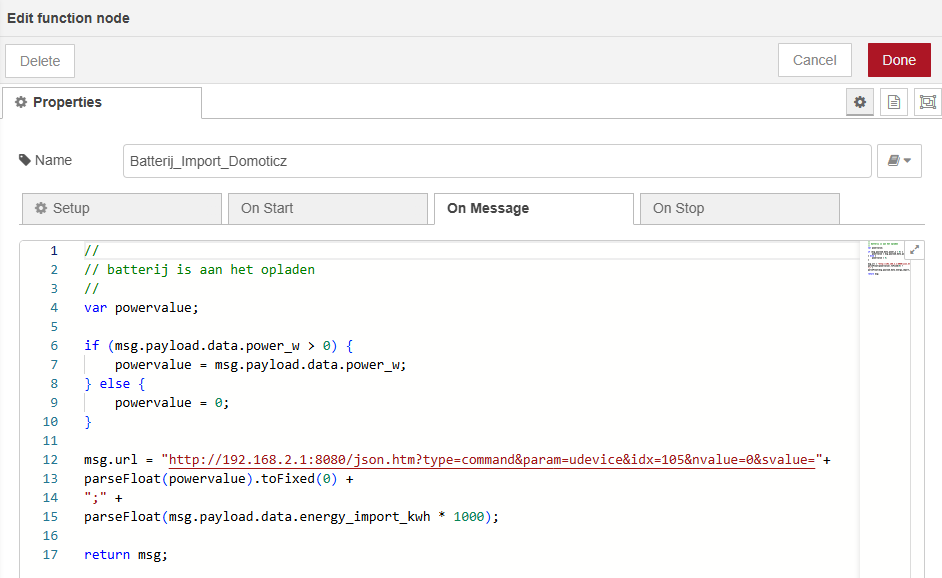

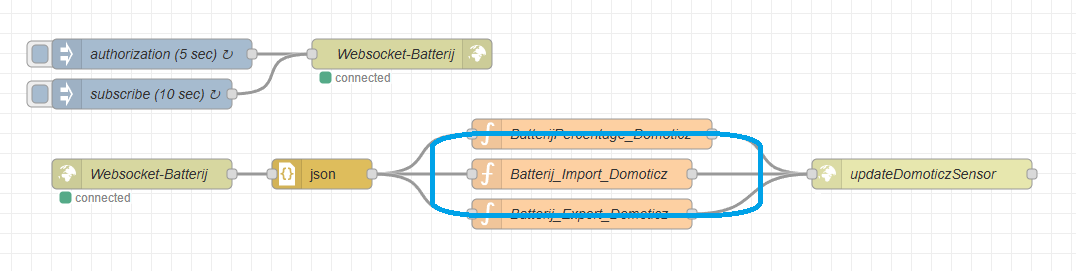

  • Batterij_Import_Domoticz

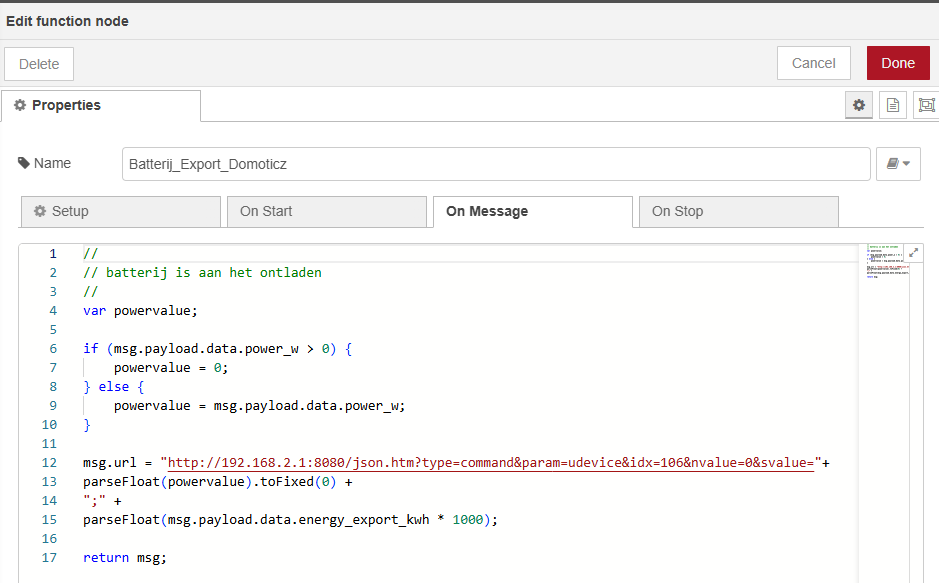

  • Batterij_Export_Domoticz

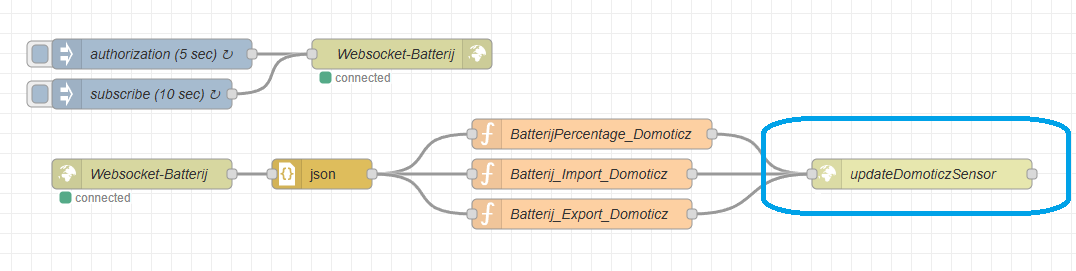

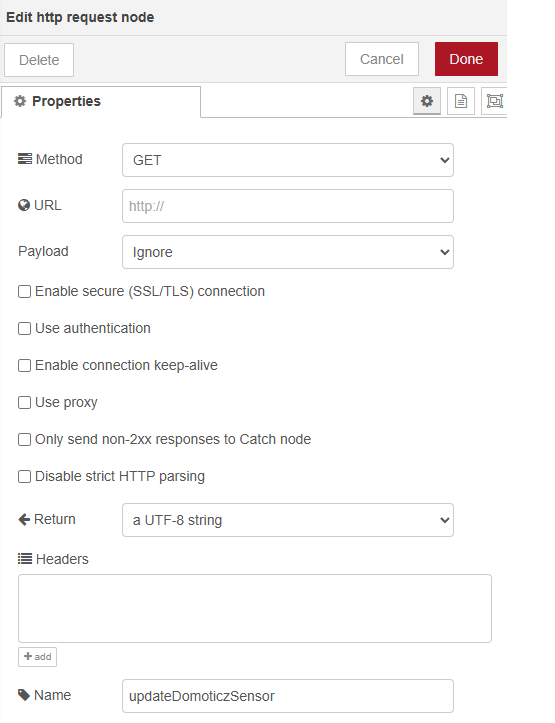

  • updateDomoticzSensor




  • Zichtbaar in Domoticz




Batterij mode aansturen: zero, to_full

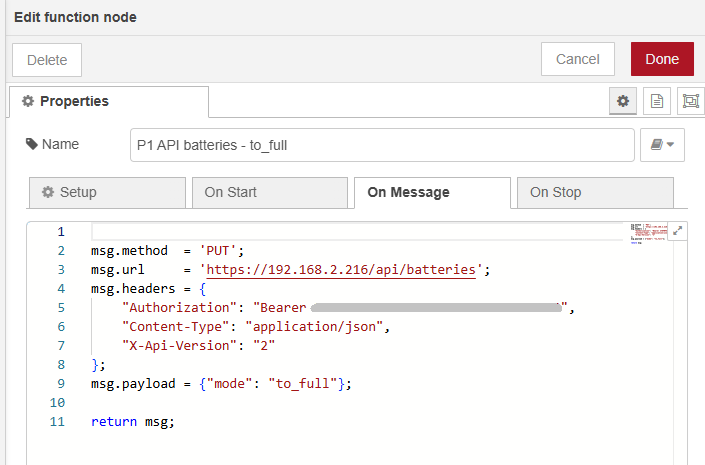

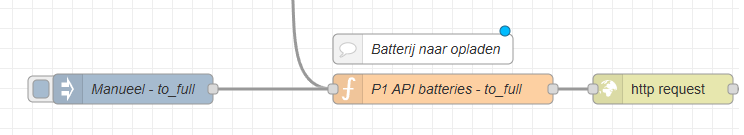

  • Batterij volladen (via homewizard P1 meter)








    functie is:
    msg.method  = 'PUT';
msg.url     = 'https://192.168.2.216/api/batteries';
msg.headers = {
    "Authorization": "Bearer hierdebearertokenplaatseninhoofdletters",
    "Content-Type": "application/json",
    "X-Api-Version": "2"
};
msg.payload = {"mode": "to_full"};

return msg;

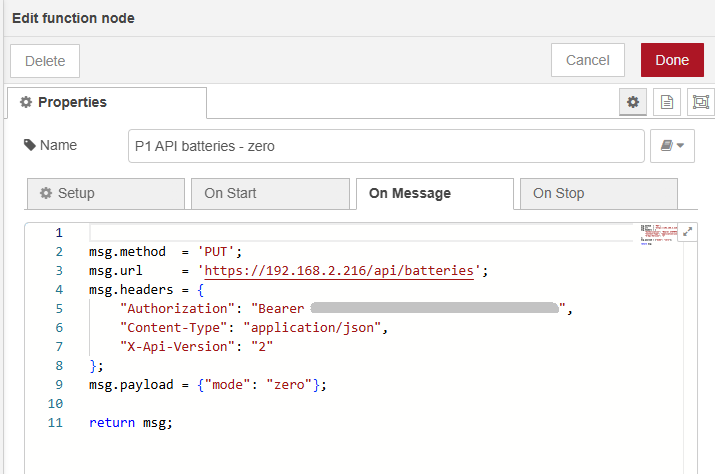

  • Batterij naar null-op-de-meter (via homewizard P1 meter)







    functie is:
    msg.method  = 'PUT';
msg.url     = 'https://192.168.2.216/api/batteries';
msg.headers = {
    "Authorization": "Bearer hierdebearertokenplaatseninhoofdletters",
    "Content-Type": "application/json",
    "X-Api-Version": "2"
};
msg.payload = {"mode": "zero"};

return msg;

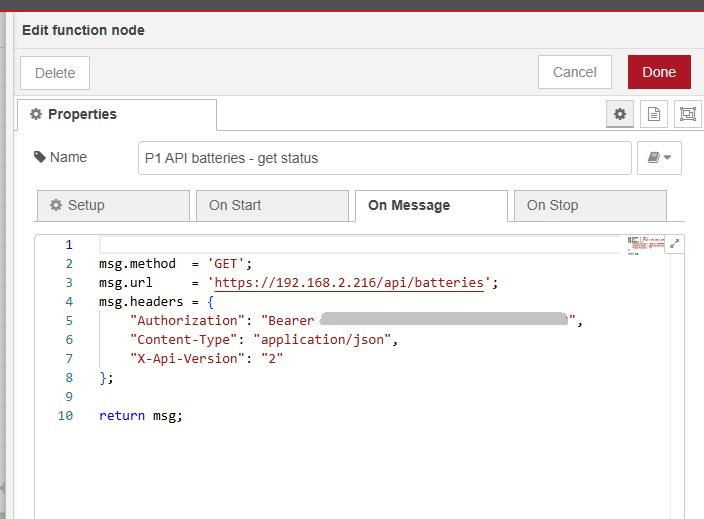

  • Homewizard P1 meter - batterij mode?







    functie is:
    msg.method  = 'GET';
msg.url     = 'https://192.168.2.216/api/batteries';
msg.headers = {
    "Authorization": "Bearer hierdebearertokenplaatseninhoofdletters",
    "Content-Type": "application/json",
    "X-Api-Version": "2"
};

return msg;
